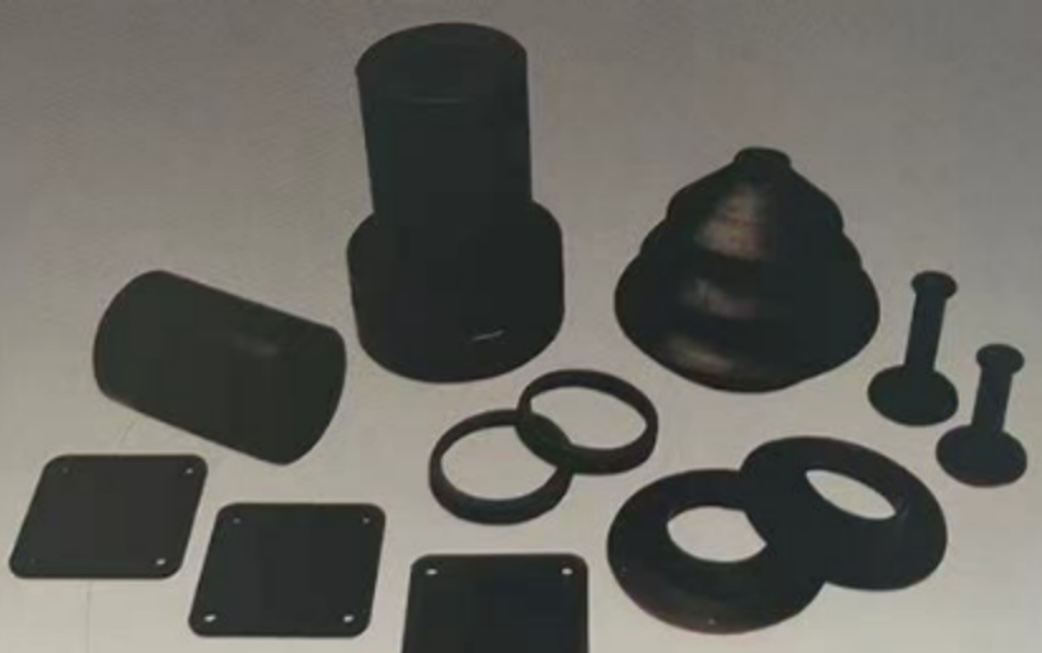

Juntas de goma: Guía de componentes de sellado estático y dinámico

Los ingenieros se enfrentan a un desafío constante: elegir el sello adecuado para cada aplicación. Todos los días, revisan planos, consultan manuales de mantenimiento o recorren la planta de producción. Una brida presenta una fuga. Un cilindro está fallando.Un eje se está desgastando.¿El culpable? A menudo, una elección inadecuada del retén. Esta guía presenta situaciones prácticas que le ayudarán a seleccionar entre juntas de goma, retenes antipolvo, retenes en V y anillos tóricos.

Sellado estático para juntas estacionarias

Piense en la carcasa de una bomba: dos superficies metálicas unidas por pernos. A simple vista parecen lisas, pero bajo el microscopio están cubiertas de rayaduras, marcas de herramientas y diminutos valles. El fluido sigue esos caminos. Entre ambas se coloca una junta de goma; al apretar los pernos, la junta se comprime, se adapta a esas irregularidades y sella la fuga. Úselas en carcasas de bombas, tapas de válvulas, bridas de tuberías y paneles de acceso. ¿Superficies extensas? ¿Formas irregulares? No hay problema. Si su aplicación implica dos superficies estacionarias que deben sellarse, una junta de goma suele ser la solución. Recuerde: no están diseñadas para piezas móviles.

Sellos dinámicos para ejes alternativos y rotativos

Ahora considere un cilindro hidráulico en una retroexcavadora. El vástago se extiende y se retrae, deslizándose dentro y fuera del cilindro. Polvo, lodo y arena están por todas partes. Si esos contaminantes logran atravesar el retén del vástago, rayan la pared del cilindro, dañan el pistón y arruinan todo el conjunto. ¿Qué se debe añadir? Los retenes antipolvo deben instalarse en cilindros hidráulicos, actuadores neumáticos, guías lineales y cualquier eje alternativo expuesto a la suciedad.

Instálelos en el lado exterior del sello de presión primario. Su función es la exclusión, no la retención. Un labio flexible limpia la varilla cada vez que se retrae, eliminando lodo, partículas de suciedad y gotas de agua. Si su equipo opera en entornos polvorientos, fangosos o húmedos, un sello antipolvo prolongará de manera significativa su vida útil. Constituyen la primera barrera contra la contaminación. Reemplácelos con regularidad; se desgastan más rápidamente que los sellos de presión.

Pero, ¿qué pasa con los ejes giratorios? Motores eléctricos. Reductores de velocidad. Rodillos de transporte. Estos ejes giran a altas velocidades, a menudo desalineados y, en ocasiones, con superficies ásperas debido al desgaste. Un retén de labio convencional se sobrecalentará, emitirá chirridos y fallará rápidamente. En estos casos, una geometría diferente resulta más adecuada. Los retenciones en V son la opción idónea para ejes giratorios que presentan desalineación, excentricidad o superficies rugosas.

La sección transversal en forma de V es ingeniosa. A medida que el eje gira, la fuerza centrífuga empuja el labio del retén hacia el exterior. Este apenas toca la contraface, lo que minimiza la fricción. La geometría genera una acción de bombeo que aleja la suciedad del sello. No es necesario un ajuste estrecho: basta con deslizarlo sobre el eje y se auto‑centrará. Se emplean en motores eléctricos, ejes de entrada y salida de cajas de cambios, equipos agrícolas y rodillos de transportadores. Soportan velocidades de eje de hasta 20 metros por segundo y toleran desalineaciones angulares que destruirían otros sellos. Su instalación es rápida y no requiere herramientas especiales.

Juntas tóricas universales para diversas aplicaciones

Entonces, ¿cuándo se utiliza el sello más común de todos? En prácticamente cualquier lugar. Los anillos tóricos son el sello por defecto para casi todo: cilindros hidráulicos, válvulas neumáticas, acoplamientos de conexión rápida, accesorios para fluidos y un sinfín de aplicaciones estáticas y dinámicas. El principio es sencillo: deformación controlada. Se mecaniza una ranura, se inserta el anillo tórico y se comprime mediante la pieza complementaria. La sección transversal circular se aplana, generando dos puntos de contacto estancos. La presión interna empuja el anillo hacia el lado de baja presión, aumentando la presión de contacto. Auto‑energizante. Funciona desde el vacío hasta altas presiones y en un rango de temperaturas de –50 °C a 200 °C, siempre que se elija el material adecuado. Si dispone de una ranura, lo más probable es que un anillo tórico encaje perfectamente.
